Réseaux de neurones avec R (#3)

Il peut être intéressant de visualiser la topologie d’un ANN. Le blog suivant indique une méthode simple pour y parvenir: https://beckmw.wordpress.com/2013/11/14/visualizing-neural-networks-in-r-update/

Le code de la fonction plot.nnet est disponible sur https://gist.github.com/fawda123/7471137

Essayons à l’aide de cette fonction de représenter  le réseau de neurones construit dans ce billet :


> library(devtools)
Warning message:
package ‘devtools’ was built under R version 3.2.5
> source("C:/RTI/Stats/nnet_plot_update.r")
>
> plot.nnet(nn_model)
>

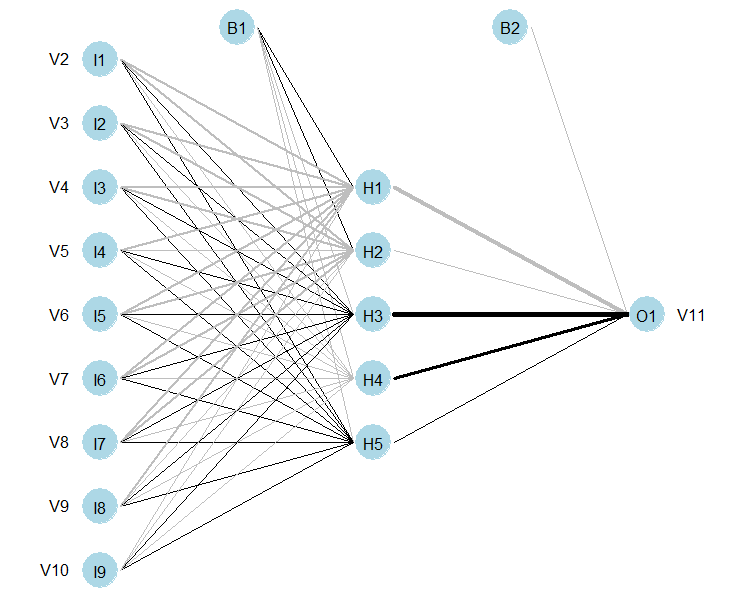

La représentation s’affiche alors:

On retrouve bien:

• les 9 prédicteurs en entrées (associés à 9 neurones d’entrée I1 -> I9)
• les 5 neurones de la couche cachée (H1 -> H5)
• le neurone de sortie O1 (entrainé pour estimer V11)
• les neurones de biais pour chaque couche (B1 et B2)

Les poids synaptiques ne sont pas figurés car cela alourdirait considérablement le graphique. En revanche, l’épaisseur des liens est proportionnelle à l’importance du poids. La couleur informe du signe associé: gris pour un poids négatif, noir pour un poids positif.

Par exemple, dans le graphique ci-dessus, on voit que le neurone H3 a le poids positif le plus important.

On peut le confirmer aisément avec les données numériques:


> summary(nn_model)
a 9-5-1 network with 56 weights
options were -
 b->h1 i1->h1 i2->h1 i3->h1 i4->h1 i5->h1 i6->h1 i7->h1 i8->h1 i9->h1
  1.04 -11.14 -14.36 -14.44 -12.92 -12.05 -14.21 -12.57 -14.14  -7.14
 b->h2 i1->h2 i2->h2 i3->h2 i4->h2 i5->h2 i6->h2 i7->h2 i8->h2 i9->h2
  2.07 -11.58 -12.34 -12.19  -9.69 -10.64 -12.48 -11.75 -10.62  -5.45
 b->h3 i1->h3 i2->h3 i3->h3 i4->h3 i5->h3 i6->h3 i7->h3 i8->h3 i9->h3
 -1.50   3.37   3.68   3.90   3.02   2.87   4.01   3.29   3.28   1.58
 b->h4 i1->h4 i2->h4 i3->h4 i4->h4 i5->h4 i6->h4 i7->h4 i8->h4 i9->h4
 -0.42  -1.53  -2.51  -1.69  -1.37  -1.76  -3.17  -1.76  -1.90  -1.75
 b->h5 i1->h5 i2->h5 i3->h5 i4->h5 i5->h5 i6->h5 i7->h5 i8->h5 i9->h5
 -1.60   5.33   7.01   6.26   5.65   5.71   6.81   6.44   5.68   2.15
  b->o  h1->o  h2->o  h3->o  h4->o  h5->o
 -5.80 -35.31  -5.04  41.26  24.80   2.44
>
